Распределительные коллекторы на 2 контура
Модульная система большой мощности представляет собойнабор компонентов для быстрой, компактной и красивойобвязки котельной мощностью 130 - 2300 кВт.

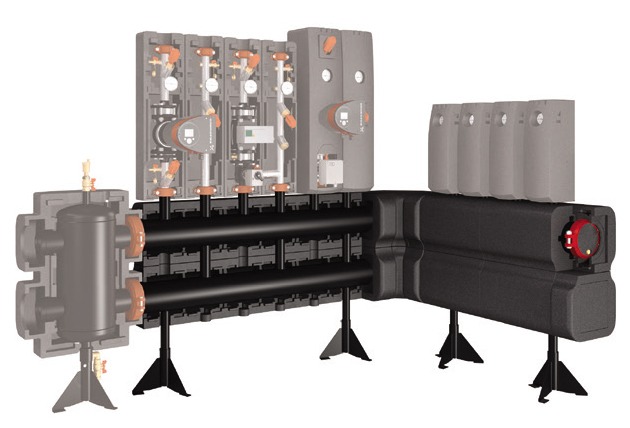

Система состоит из типорядагидрострелок, коллекторов (2 и 3контура), насосных групп Ду 25-65мм и аксессуаров.Гидрострелки и коллекторы имеют ножки для размещенияна полу. Специальные угловые соединения позволяютустанавливать коллекторы в углах помещения.Элементы системы между собой соединяются при помощибыстроразъемных соединений Victaulic, а для внешнихтрубных подключений имеется набор переходников.
Большая модульная система от Meibes позволяет быстро,компактно и красиво собрать котельную.
Продукт:
Распределительные коллекторы для систем большой мощности (до 2800 кВт) из черной стали предназначены для распределения теплоносителя, поступающего из котла, между контурами потребителей. Выполнены с полным термогидравлическим разделением подающей и обратной линии. Изготавливаются в двух модификациях на 2 или 3 контура потребителей, которые могут комбинироваться произвольным образом.
Распределительная гребенка состоит из подающего и обратного коллекторов, расположенных друг над другом в виде единого модуля. Теплоноситель поступает от контура нагревателя (котла), попадая в распределительную гребенку перераспределяется по контурам, далее теплоноситель собирается в обратную камеру распределителя и направляется обратно в котел.
| Наименование | Q max, кВт | Расход, м3/ч | Артикул |
| Коллектор V 100 | 280 | 12 | МЕ 66457.0 |
| Коллектор V 150 | 700 | 30 | МЕ 66457.2 |
| Коллектор V 152 | 1150 | 50 | МЕ 66457.4 |
| Коллектор V 200 | 2300 | 100 | МЕ 66457.6 |
Распределительная гребенка состоит из подающего и обратного коллекторов, расположенныхдруг над другом в виде единого модуля.
Верхний коллектор – подающий, нижний – обратный. Подключение котельного контура краспределителю возможно как слева, так и справа. Подающая линия контура потребителярасположена слева в силу заводского исполнения распределителя.
Все соединения распределителя под соединения Victaulic. Условные диаметры выходов дляподключения контуров потребителей Ду 50.
Распределители выполнены из черной стали, покрыты черным лаком, поставляются в термоизоляции, с двумя телескопическими опорами (диапазон регулирования ?=180 мм).
Распределитель с одной стороны имеет глухие диски в соединениях Victaulic в верхнем инижнем коллекторах. При этом каждый из дисков имеет заглушку 1/2’’, в которую, например,может быть интегрирован кран KFE для слива коллекторов. Для пристыковки другого распределителя при расширении количества контуров потребителей, глухие диски вынимаются, и
соединение осуществляется при помощи освободившихся соединений Victaulic.
