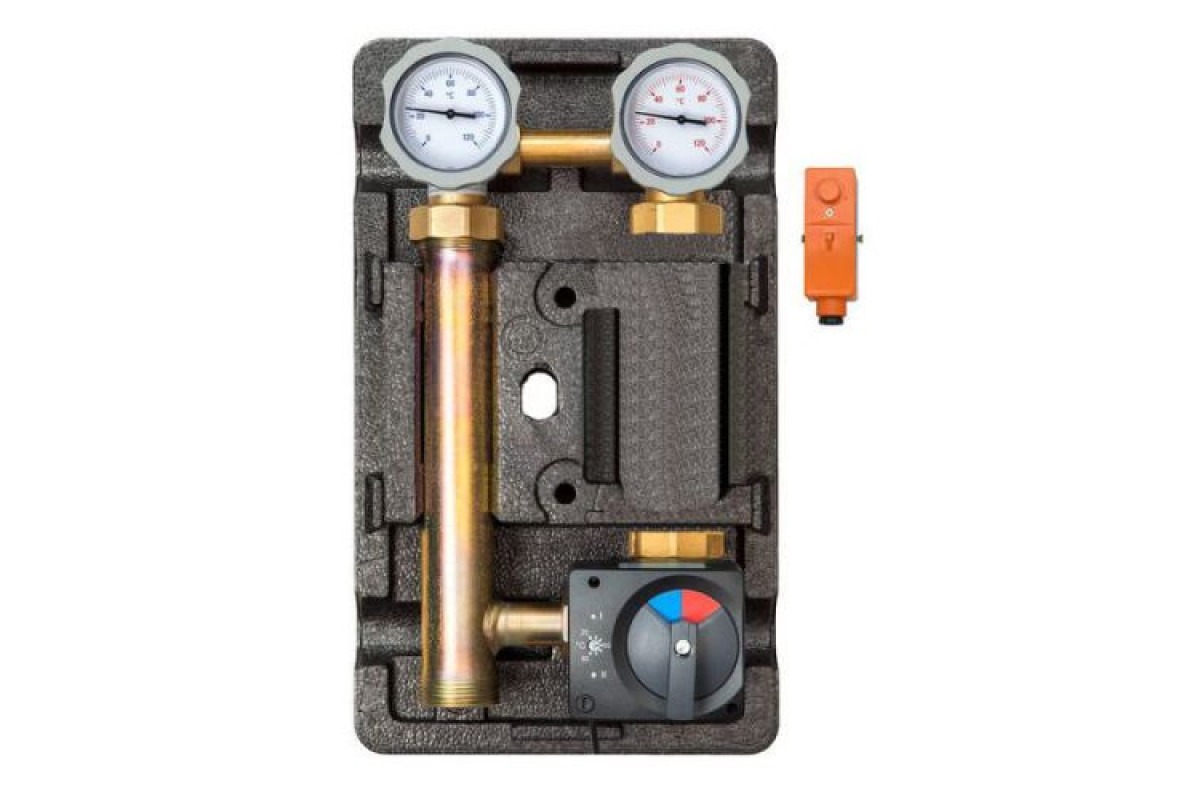

Насосные группы Meibes D-МTVE DN25, 1’’ с насосом Wilo Stratos PARA 25/1-7

Насосные группы D-МTVE (с ограничением температуры подающей линии, электронный термостат 20-80 °С)

Насосные группы D-MTVE с поддержанием температуры подающей линии серии Design Huch EnTEC предназначены для циркуляции теплоносителя, поступающего из котла и одновременного поддержания устанавливаемой температуры подающей линии. Для управления подмесом данные группы не требуют сигнала от внешнего контроллера.

Регулирование температуры теплоносителя осуществляется автоматическим подмесом теплоносителя из обратной линии в подачу. Управление осуществляется с помощью электронного сервопривода со встроенным термостатом в диапазоне 20-80 °С.

Область применения - смесительный контур, который автономно (по встроенному жидкостному термостату) поддерживает постоянную температуру подающей линии. Чаще всего используется как контур тёплого пола площадью до 300 м².

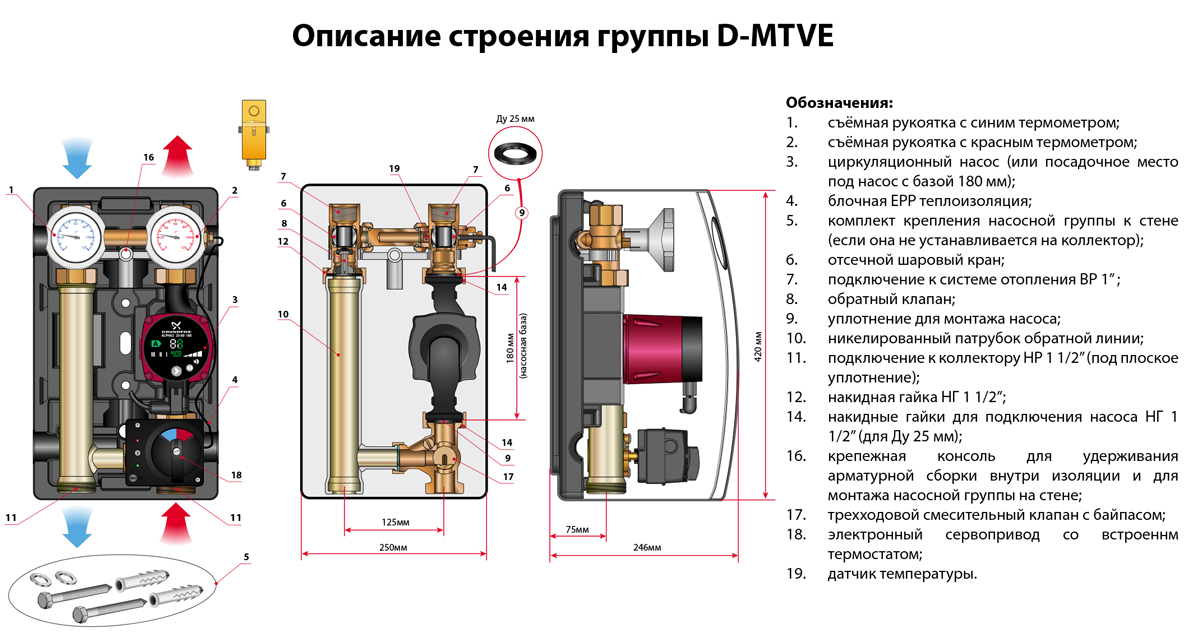

В комплекте поставки насосной группы вся необходимая запорная арматура в соответствии с Украинскими нормами проектирования систем теплоснабжения, а именно:

• шаровые краны в подающей и обратной линии
• контактные термометры 0-120 ^oС в подающей и обратной линий
• трехходовой смеситель со ступенчатым байпасом и термостатическим клапаном
• встроенный обратный клапан в запорном узле обратной линии
• температурный датчик электронногосервопривода вмонтирован в корпус запорного устройства подающей линии
• реле безопасности (аварийное отключение насоса)
• труба обратной линии
• комплект крепления группы на стену
• блочная, негорючая термоизоляция

Посадочное место насоса для всех типоразмеров - 180 мм. При выборе насосной группы следует руководствоваться напорными диаграммами для правильного подбора насоса и его режима работы.

Рабочая среда – Вода/пропиленгликоль до 40%

Насосные группы Huch EnTEC предназначены для монтажа на распределителях Meibes или на стене (в комплект поставки входит крепежный набор).

Внимание!

1) В данном типе насосных групп подающая и обратная линии не меняются.

2) Поддержание температуры в диапазоне 20-80 ⁰С.

3) Перепускной клапан в данной группе можно установить опционально(кроме групп с электронными насосами)

4) При установке в группу насосов с “нулевым” напором свыше 6 м. в. ст. требуется подрезать теплоизоляцию. В некоторых случаях необходимо поменять расположение клеммной коробки насоса относительно “улитки” на “9 часов”. Установка сдвоенных насосов невозможна.

Наименование	Артикул
1’’ без насоса	102.20.025.00
1’’ с насосом Wilo Yonos PICO 25/1-6	102.20.025.01WIP
1’’ с насосом Wilo Stratos PARA 25/1-7	102.20.025.02WIP
1’’ с насосом Wilo Stratos PICO 25/6	102.20.025.03WIP
