Насосные группы Meibes D-МTRE DN25, 1’’ с насосом Wilo Yonos PICO 25/1-6

Насосные группы D-МTRE (с ограничением температуры обратной линии, электронный термостат 20-80 °С)

Насосные группы D-MTRE с поддержанием постоянной температуры обратной линии серии Design Huch EnTEC предназначены для циркуляции теплоносителя и одновременно поддержания постоянной температуры обратной линии. Поддержание осуществляется c автоматическим добавлением теплоносителя из подающей линии, в случае падения температуры обратного потока. Управление осуществляется с помощью электронного сервопривода со встроенным термостатом.

Область применения: подключение любого контура, где требуется поддержание заданной температуры теплоносителя в обратной линии, например твердотопливные котлы, котлы с чугунными или стальными теплообменниками.

Цель поддержания температуры обратной линии — это защита теплообменника котла от коррозии при конденсации влаги отходящих дымовых газов. Опасность конденсации особенно велика в следующих случаях — при запуске котлового агрегата или при внезапных больших запросах на тепло. Например, после предшествовавшего ночного понижения температуры помещения, в больших отопительных системах с большим содержанием воды, к которым прерывисто подключаются разные потребители тепла, т. е. в каждый раз, когда в котел возвращается вода со слишком низкой температурой. Критическая температура поступающей в котел обратной воды зависит от конструкции горелки и типа котла и регламентируется производителями котлов.

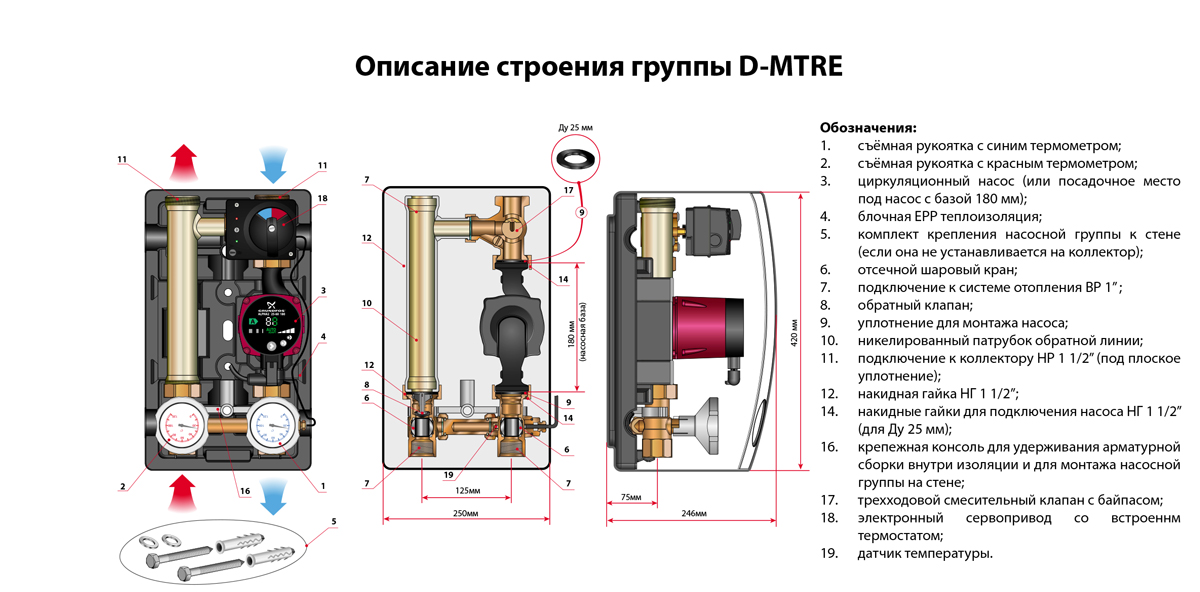

В комплекте поставки насосной группы вся необходимая запорная арматура в соответствии с Украинскими нормами проектирования систем теплоснабжения, а именно:

• шаровые краны в подающей и обратной линии
• контактные термометры 0-120 ^oС в подающей и обратной линий
• трехходовой смеситель сэлектронным сервоприводом
• встроенный обратный клапан в запорном узле подающей линии
• температурный датчик сервпоривода вмонтирован в корпус запорного устройства обратной линии
• труба подающей линии
• комплект крепления группы на стену
• блочная, негорючая термоизоляция

Насосные группы серии Design Huch EnTEC предназначены для монтажа на распределителях Майбес или на стене (в комплект поставки входит крепежный набор).

Внимание!

1) В данном типе насосных групп подающая и обратная линии не меняются.

2) Поддержание температуры в диапазоне 20-80⁰С.

3) Перепускной клапан в данной группе не устанавливается.

4) При установке в группу насосов с “нулевым” напором свыше 6 м. в. ст. требуется подрезать теплоизоляцию. В некоторых случаях необходимо поменять расположение клеммной коробки насоса относительно “улитки” на “9 часов”.

Наименование	Артикул
1’’ без насоса	103.20.025.00
1’’ с насосом Wilo Yonos PICO 25/1-6	103.20.025.01WIP
1’’ с насосом Wilo Stratos PICO 25/6	103.20.025.03WIP
