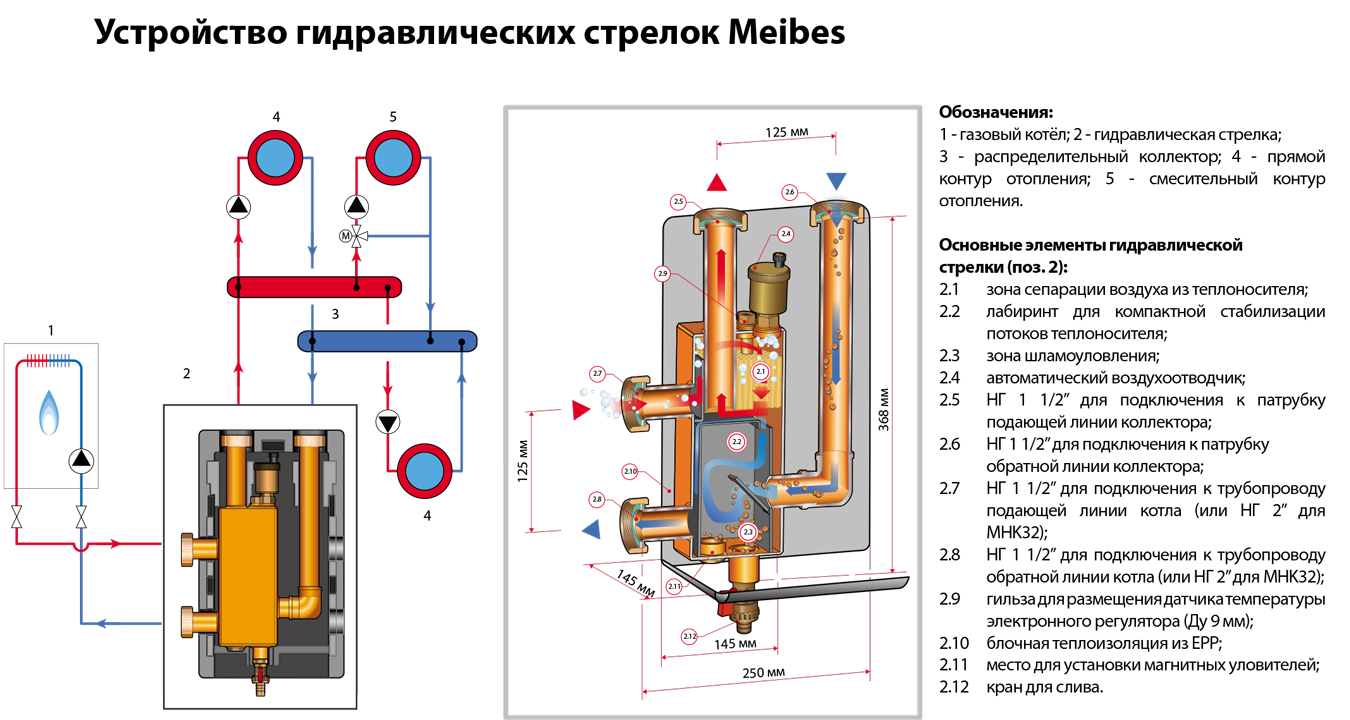

Гидравлические разделители (гидравлические стрелки) от Meibes предназначены для гидравлического разделения котловых насосов и насосов системы отопления для исключения их взаимного влияния друг на друга.
Применяется для увязки каскада котлов или в системах с несколькими потребителями. Гидравлические стрелки применяются также для всех типов котлов и предназначены для защиты теплообменников и увеличения срока их службы.
Помимо своей основной задачи гидравлические стрелки Meibes выполняют еще функции удаления воздуха и шлама из системы.

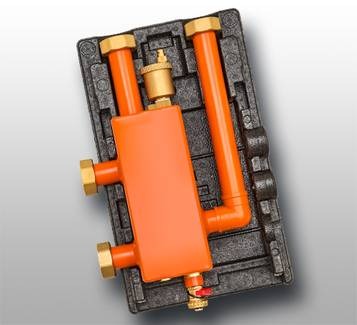

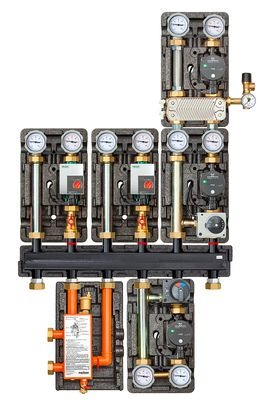

За счет специальной конструкции гидравлические стрелкиMeibes имеют малые габариты и монтируются непосредственно на распределительном коллекторе.
Как опцию к гидравлическим стрелкам есть возможность устанавливать магнитные активаторы для обработки сетевой воды и улучшения ее физических свойств.
Задача гидравлического разделения котлового и отопительного контуров заключается в том, что бы обеспечить постоянный расход теплоносителя в котловом контуре. То есть при установке гидрострелки изменения расхода теплоносителя каждого отдельного отопительного контура по отдельности и соответственно всех вместе никак не влияет на котловой контур. А так как любая отопительная система всегда является динамичной с постоянно изменяемой величиной расхода, который зависит от тепловой нагрузки потребителей, то использование гидрострелки гарантировано исключает влияние насосов вторичного контура на котел.
Условия эксплуатации:
1) Отопительная система должна быть закрытой (без открытого доступа атмосферного воздуха к теплоносителю).
2) Максимальный расход теплоносителя через тракт гидрострелки не должен превышать величину 3 м3/ч.
3) Максимальное рабочее давление - 6 бар.
4) Максимальная рабочая температура - 110°С.
5) Эксплуатация только в вертикальном положении.
Таблица пересчёта максимальной мощности коллектора при различных?T:
| ?T, °C | Qmax, кВт | Gmax, м3/ч |
| 25 | 85 | 3.0 |
| 20 | 70 | 3.0 |
| 15 | 52 | 3.0 |
| 10 | 35 | 3.0 |
