Многофункциональные гидрострелки Meibes HZW, DN 150

Гидравлическая стрелка предназначена для гидравлического разделения источников и потребителей тепла. Обеспечивае тэкономичность использования энергоносителей и ресурса оборудования. Все трубопроводные подключения заканчиваются патрубками Victaulic.

Продукт:

• Гидравлическое разделение контуров источника и потребителей тепла
• Удаление воздуха из системы
• Вывод шлама из системы
• Магнитные уловители металлических примесей (опция)
• DN 50 - 200 мм, до 2300 кВт (?T=20 0C)

Основные преимущества:

• Исключение взаимного гидравлического влияниянасосов
• Защита системы от завоздушивания
• Удаление шлама из системы
• Продукт полностью укомплектован арматурой и готовк монтажу
• Стильный внешний вид
• Очень компактное исполнение

Функции:

• Эффективное удаление растворенных газов (встроенная структура HoneyComb)
• Сбор и удаление загрязнений в системе. При установке магнитных уловителей (опция)
• Вывод магнетита из системы.
• С функцией гидравлической стрелки (либо без нее – см. артикул)

Наименование	Q max, кВт	Расход, м3/ч	Артикул
HZW 50/6	135	6	МЕ 66374.50
HZW 80/6	280	12	МЕ 66374.80
HZW 100/6	700	30	МЕ 66374.100
HZW 150/6	1150	50	МЕ 66374.150
HZW 200/6	2300	100	МЕ 66374.200

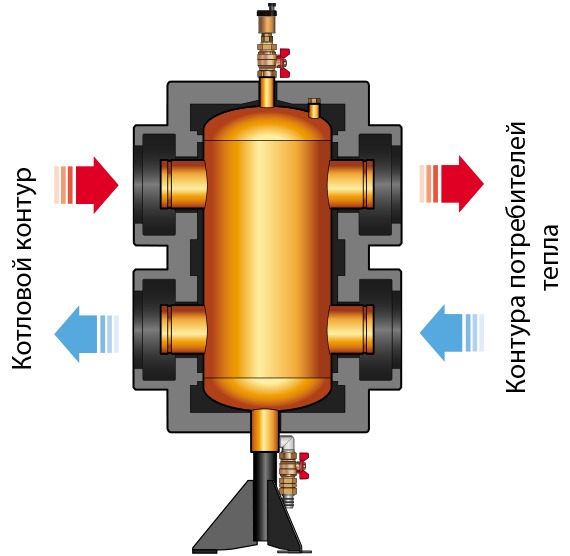

Применение гидравлических разделителей (гидрострелок): задача гидравлического разделения котлового и отопительного контуров заключается в том, что бы обеспечить постоянный расход теплоносителя в котловом контуре. То есть, при установке гидрострелки изменения расхода теплоносителя каждого отдельного отопительного контура по отдельности и соответственно всех вместе никак не влияет на котловой контур. А так как любая отопительная система всегда является динамичной с постоянно изменяемой величиной расхода, который зависит от тепловой нагрузки потребителей, то использование гидрострелки гарантировано исключает влияние насосов вторичного контура на котел.

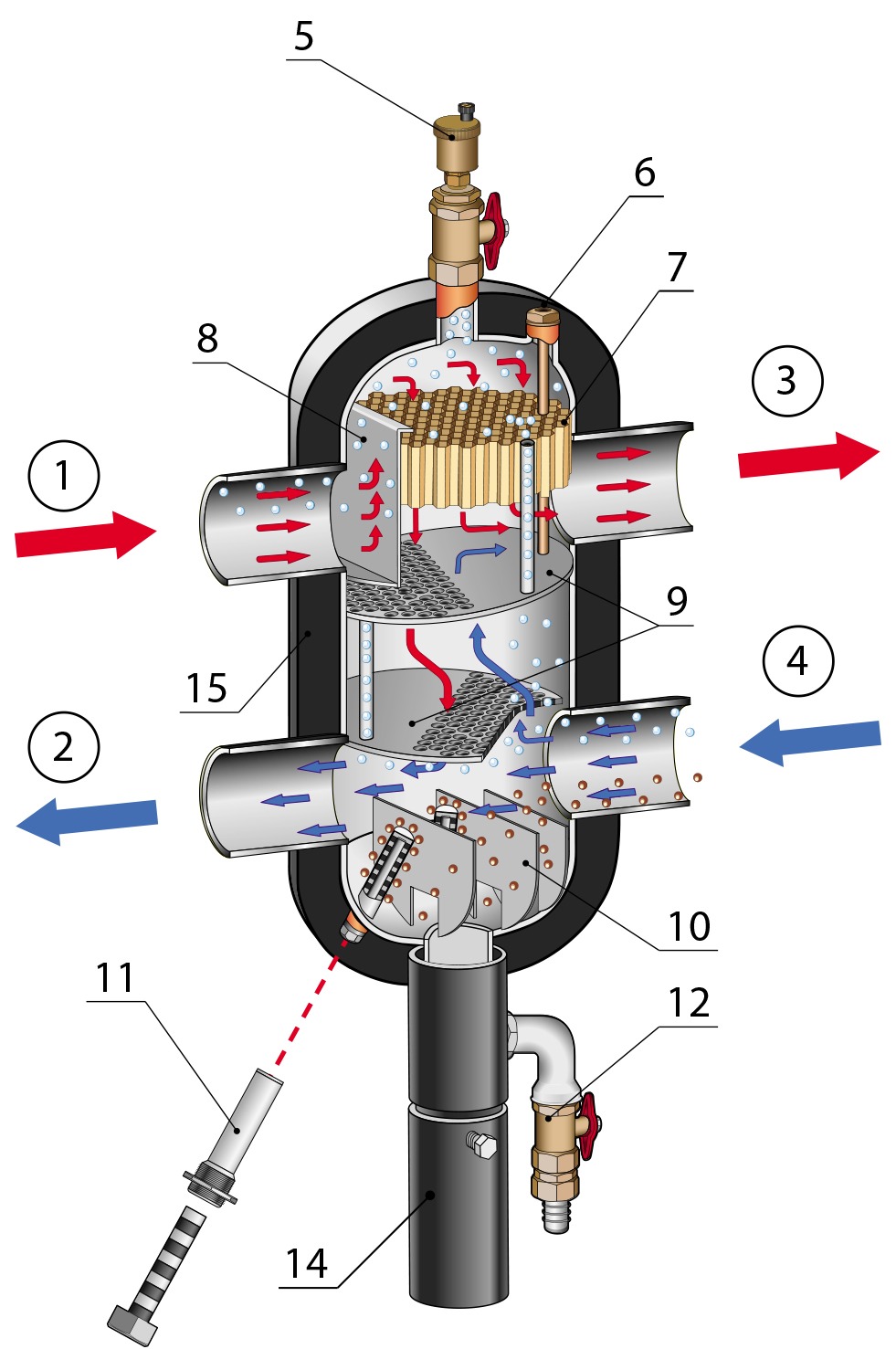

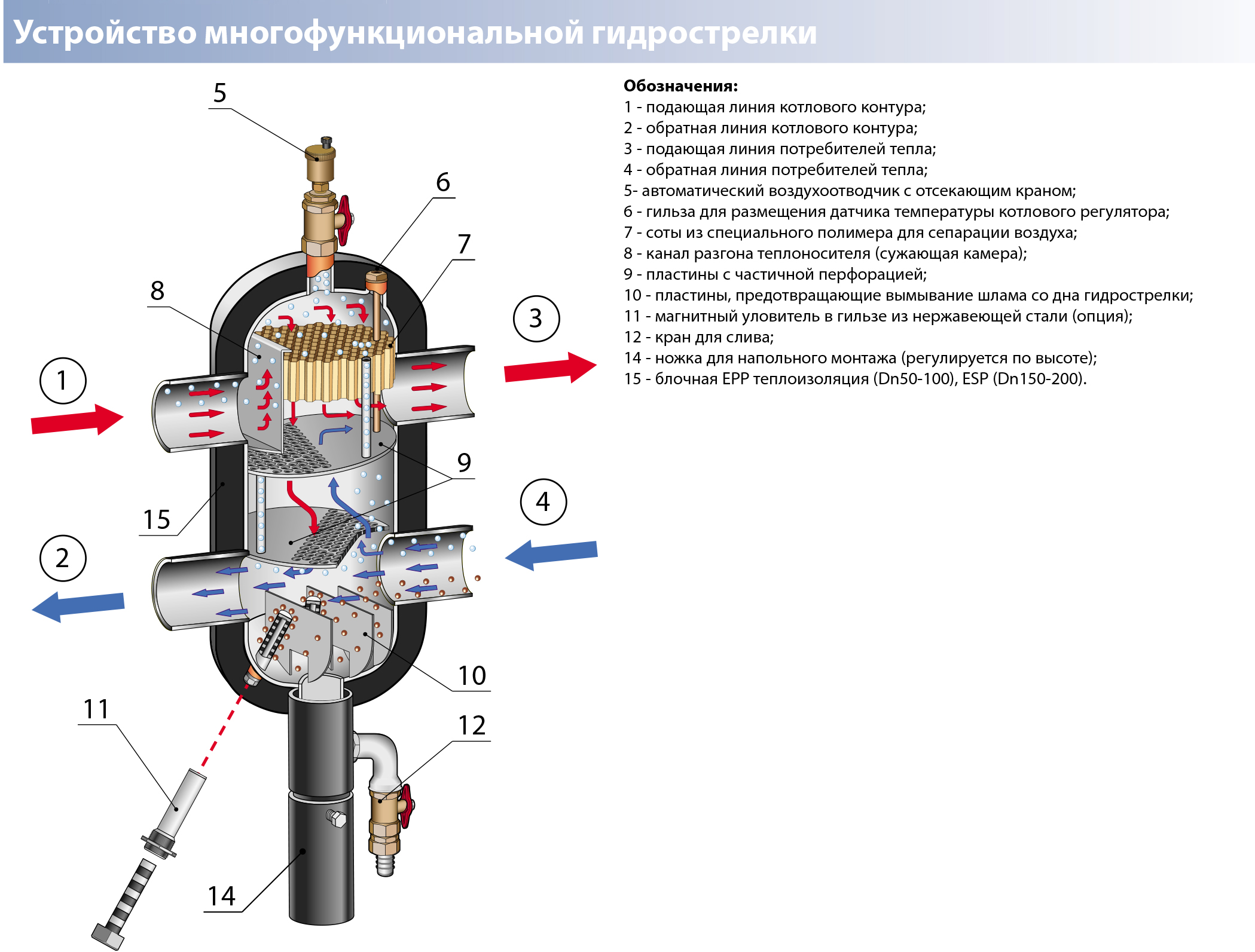

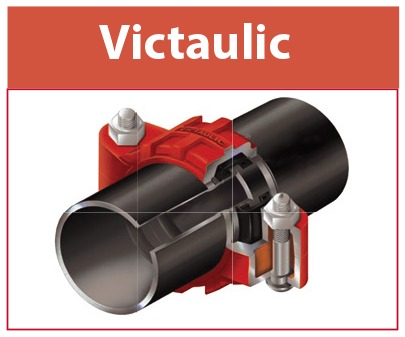

Корпус: цилиндрическая обечайка, сваренная встык. Патрубки – бесшовная стальнаятруба. Соединения под муфту Victaulic. В теплоизоляции EPP (HZW50-HZW100), втеплоизоляции EPS (HZW150-HZW200).

В донной части дренажный кран 1”, 4-заглушенных отверстия для установки магнитныхуловителей (опция).

В верхней части автоматический поплавковый воздухоотводчик, отсечной шаровой кран,гильза Ду 9 мм с резьбой 3/8“ для температурного датчика.

В комплекте телескопическая опора (регулировка по высоте ?=180 мм).

РN: 6 бар (10 бар по запросу), Тмах: 110 ^оС.
